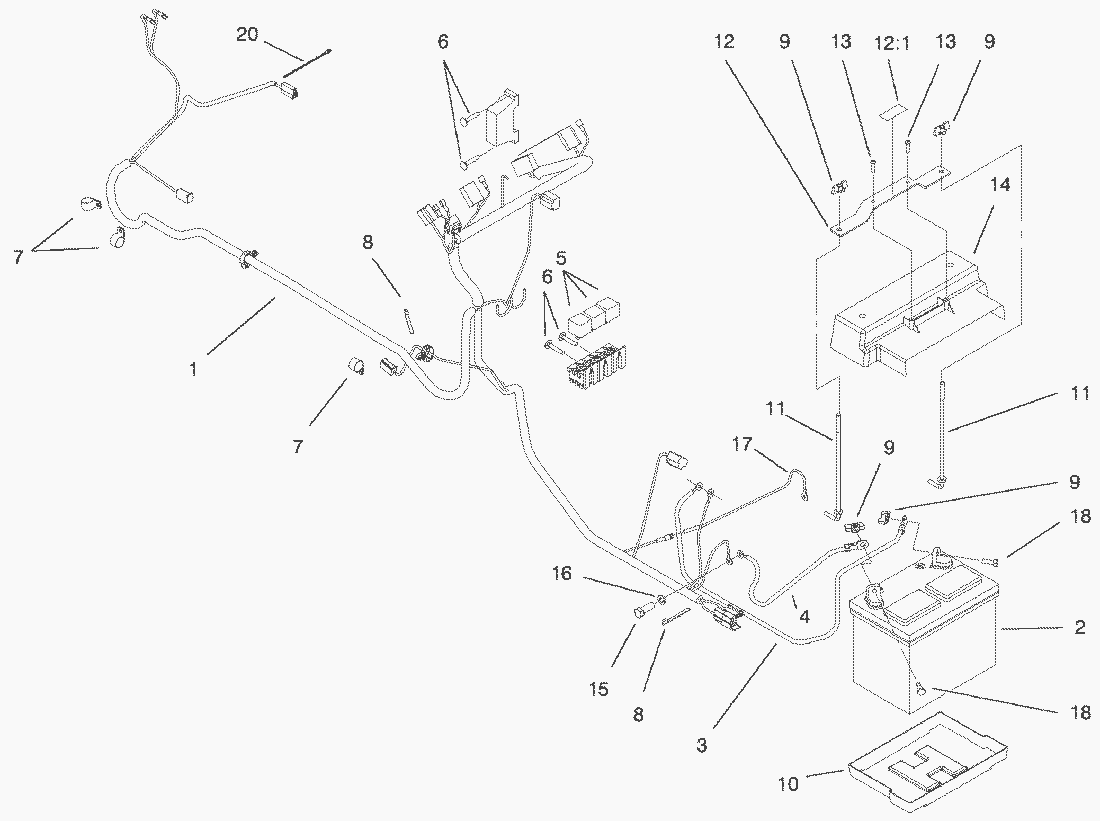

Electrical Assy. (Model 73470 only)
Lista de repuestos para Toro Roth / TORO Electrical Assy. (Model 73470 only)
pos.
descripción
Número de pieza
1
Harness-Main (Only On: 73470)
94-7603
2
Battery (Only On: 72103)
94-1867
3
Cable-Battery Red (Only On: 73470)
95-7854
4
Cable-Battery Black (Only On: 73470)
95-7873
5
Relay (Only On: 73470)
98-7249
6
SCHRAUBE
12-5450
7
Clamp-R
98-2358
8
Tie Strap
614249
9
Nut-Wing
32103-22
10
Tray-Battery
106948
11
Hold Down-Battery (Only On: 73470)
95-4042
12
Strap ASM (Only On: 73470)
98-5056
121
Decal-Hot, Model 38590
93-1265
13
Screw
94-4496
14
Shield-Battery (Only On: 73470)
95-4044
15
Screw-HHF
33104-020
16
Lockwasher
3253-4
17
Wire (Only On: 73470)
98-1492
18
Capscrew
321-4
20
Tie-Cable (Only On: 73470)
98-5072
Fuse-10A
218-578
Fuse-25 Amp.
109102
Fuse-30 Amp.
NN10277
