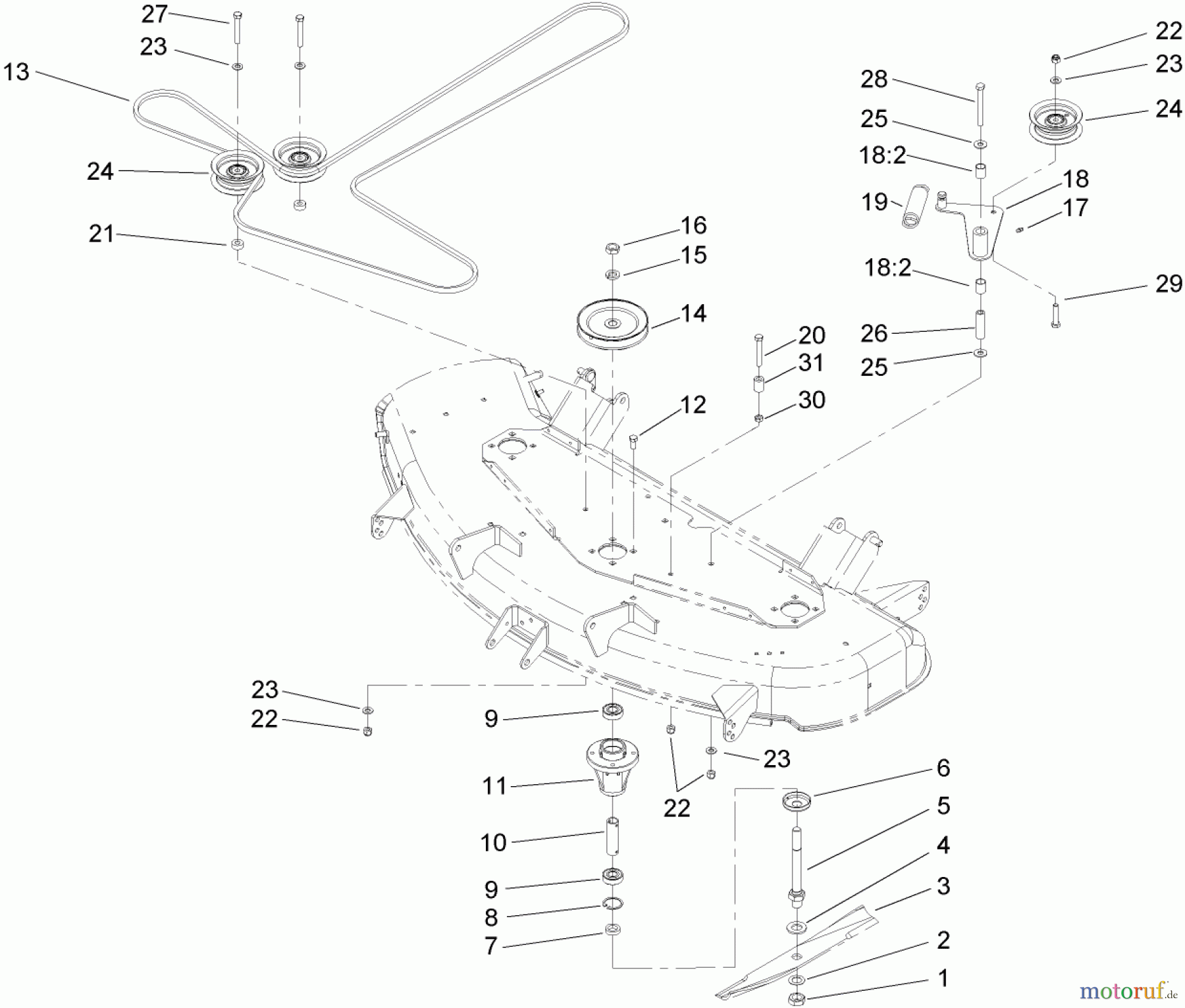

Toro 74704 (ZX480) - TimeCutter ZX480 Riding Mower, 2005 (250000001-250999999) SPINDLE AND BELT DRIVE ASSEMBLY Listas de piezas de repuesto y dibujos

SPINDLE AND BELT DRIVE ASSEMBLY 74704 (ZX480) - Toro TimeCutter ZX480 Riding Mower, 2005 (250000001-250999999)

Toro Neu Mowers, Zero-Turn 74704 (ZX480) - Toro TimeCutter ZX480 Riding Mower, 2005 (250000001-250999999) SPINDLE AND BELT DRIVE ASSEMBLY
PosNúmero de artículoDescripción
1 Toro NUT-JAMTR3220-7NUT-JAM
2 TR9202574Scheibe
3 TR106637Messersatz
4 TR3256-28Scheibe
5 TR108-8527SHAFT-SPINDLE
6 TR106067Abdeckung
7 TR106068Buchse (2)
8 TR32120-42Ring
9 TR100-1048Kugellager
10 TR116085Buechse
11 TR114568Messerwellengehaeuse
12 TR9080326Schraube
13 TR108-7190BELT-V
14 TR108-7165PULLEY ASM
15 TR3253-8Federring
16 TR3220-6Mutter
17 TR302-19NIPPEL
18 TR108-8551IDLER ARM ASM
18:2 TR1-513034Buechse
19 TR1-603414Zugfeder
20 Toro SchraubeTR3231-2Schraube
21 TR104-8426SPACER
22 TR32-9639
23 Toro WASHER-FLATTR3256-24WASHER-FLAT
24 TR106-2175Spannrolle
25 TR1-809107Scheibe
26 TR1-603384Buechse
27 Toro SchraubeTR3231-2Schraube
28 TR1-800805Schraube
29 TR323-9Schraube
30 TR3217-7Mutter
31 TR106-5620TUBE-INTERLOCK
