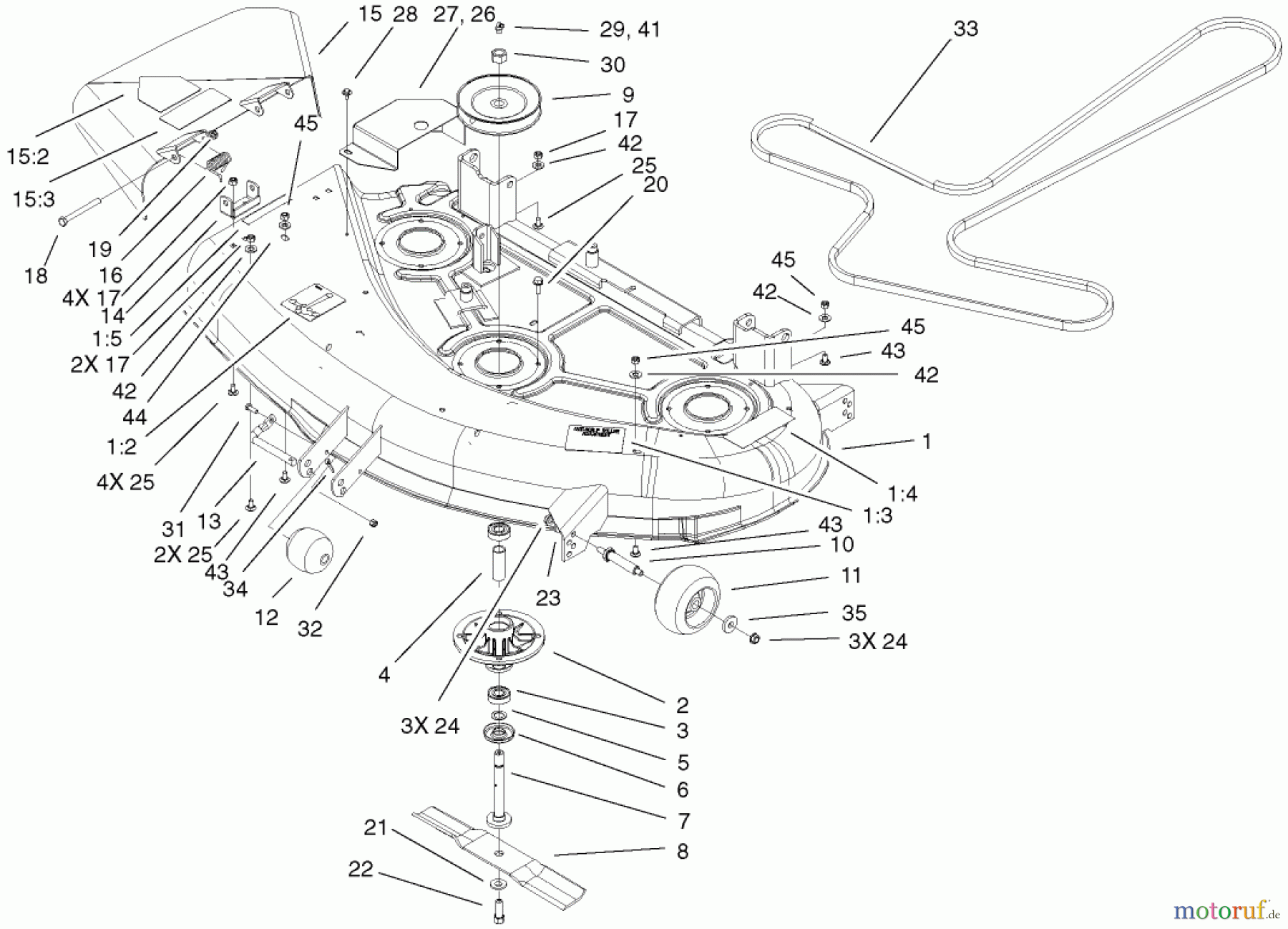

Toro 74601 (Z17-44) - Z17-44 TimeCutter Z Riding Mower, 2001 (210000001-210999999) 44 INCH DECK ASSEMBLY Listas de piezas de repuesto y dibujos

44 INCH DECK ASSEMBLY 74601 (Z17-44) - Toro Z17-44 TimeCutter Z Riding Mower, 2001 (210000001-210999999)

Toro Neu Mowers, Zero-Turn 74601 (Z17-44) - Toro Z17-44 TimeCutter Z Riding Mower, 2001 (210000001-210999999) 44 INCH DECK ASSEMBLY
PosNúmero de artículoDescripción
1 TR105-194844 INCH DECK ASM
1:2 TR99-3943Aufkleber
1:3 TR98-3798DECAL-WHEEL, GAGE
1:4 TR92-7108Klebeschild
1:5 TR92-7109KLEBESCHILD
2 TR88-4510Lagergehaeuse
3 TR109966KUGELLAGER
4 TR94-7959SPACER-BEARING
5 TR80-4380Distanzscheibe
6 TR80-4360SHIELD-BEARING
7 TR94-7547Messerwelle
8 TR54-0010-03Messer
9 TR100-7321PULLEY ASM
10 TR99-2842Radbolzen
11 TR1-603299LAUFROLLE
12 TR29-4820Rolle
13 TR118960-03ROLLENACHSE
14 TR29-5590-03Halterung
15 TR100-8003DEFLECTOR/DECAL ASM
15:2 Toro DECAL-DANGERTR93-1122DECAL-DANGER
15:3 TR92-7108Klebeschild
16 TR40-6230Feder
17 Toro MutterTR3296-29Mutter
18 TR3211-15Schraube
19 TR3296-5Stopmutter
20 Toro SchraubeTR32144-41Schraube
21 Toro WASHER-BELLEVILLETR3290-465WASHER-BELLEVILLE
22 Toro SCHRAUBETR26-0671SCHRAUBE
23 TR98-5975Wellenscheibe
24 TR3290-357NUT-HHF, WHIZ
25 TR3230-18SCHRAUBE
26 TR104-3646-01COVER-BELT, LH
27 TR104-3645-01COVER-BELT, RH
28 TR46-8560SCREW-HHFTF
29 Toro SchmiernippelTR302-5Schmiernippel
30 TR3219-6Mutter
31 Toro SchraubeTR321-4Schraube
32 Toro MutterTR3296-42Mutter
33 TR98-3780Riemen
34 TR3272-21Splint
35 TR1-373034Abdeckscheibe
41 TR302-60Schmiernippel 90ø
42 Toro WASHER-FLATTR3256-24WASHER-FLAT
43 TR3231-21SCREW-CARR
44 TR3256-5Scheibe
45 TR32-9639
