Toro 74434 (ZD530) - TimeCutter ZD530 Riding Mower, 2007 (270000001-270999999) ENGINE ASSEMBLY Listas de piezas de repuesto y dibujos

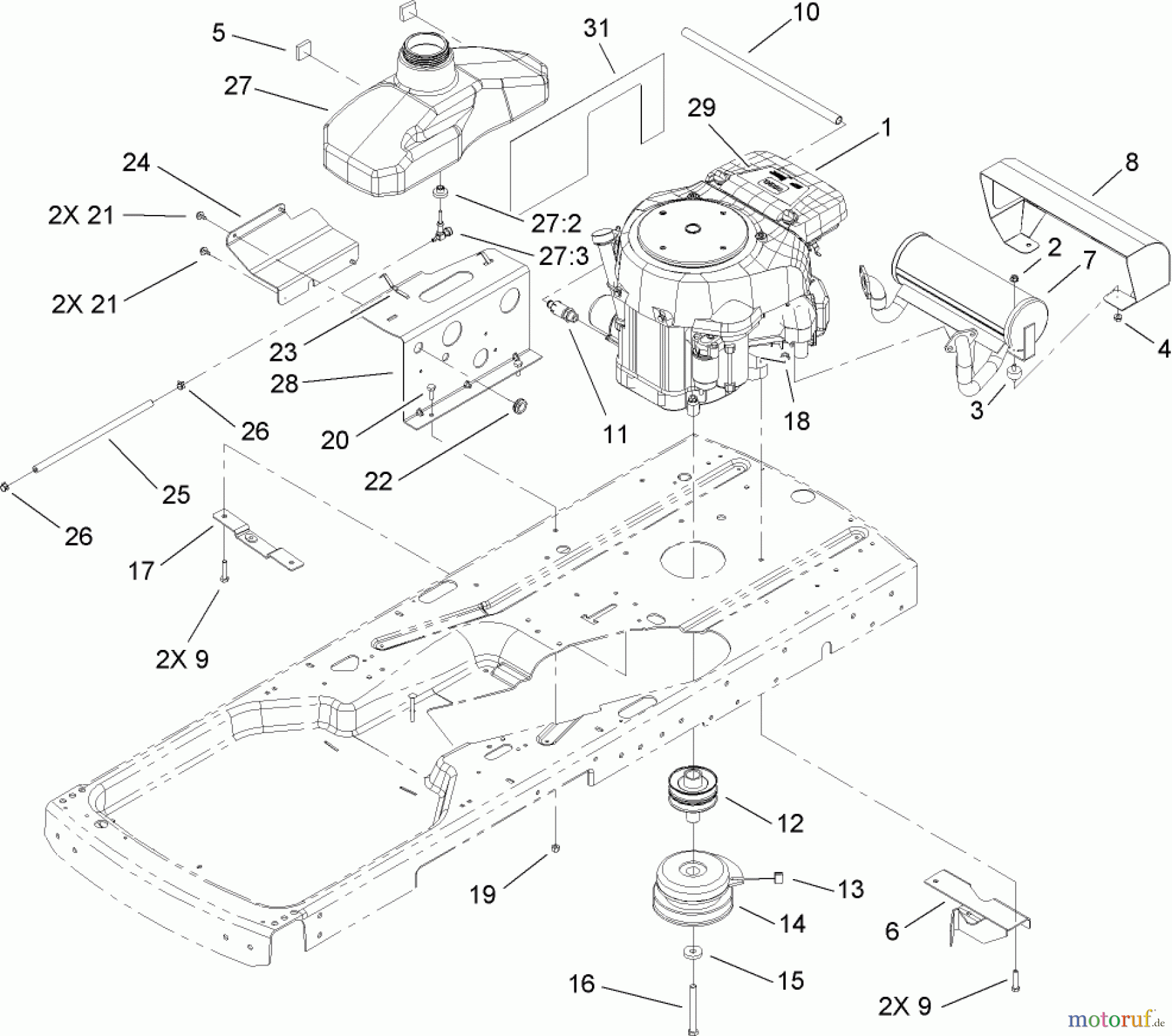

ENGINE ASSEMBLY 74434 (ZD530) - Toro TimeCutter ZD530 Riding Mower, 2007 (270000001-270999999)

Toro Neu Mowers, Zero-Turn 74434 (ZD530) - Toro TimeCutter ZD530 Riding Mower, 2007 (270000001-270999999) ENGINE ASSEMBLY
PosNúmero de artículoDescripción
1 TR
2 TR32128-33Mutter
3 TR108-6183ISOLATOR-RUBBER
4 TR32128-32NUT-HHF
5 TR104-2488DICHTUNGSPROFIL
6 TR107-4873BRACKET-PIVOT
7 TR110-8625MUFFLER
8 TR110-8623-03SHIELD-MUFFLER
9 TR322-7Schraube
10 TR106-7022TUBE-DRAIN, OIL
11 TR92-6877Ventil
12 TR105-3472Riemenscheibe
13 TR98-5023Gummipuffer
14 TR104-3334Kupplung
15 TR112843WASHER
16 TR3212-16SCREW-HH
17 TR106-2156PLATE-MOUNT, IDLER
18 TR32128-25NUT-HF
19 Toro MutterTR3296-29Mutter
20 TR322-4Schraube
21 TR46-8560SCREW-HHFTF
22 TR237-124Gummituelle
23 TR609830Steckfeder
24 TR108-2315-03PLATE-SUPPORT
25 TR110-1876HOSE-FUEL
26 TR2412-98CLAMP-HOSE
27 TR105-3464Benzintank
27:2 TR46-6560BUSHING
27:3 TR110-6565VALVE-FUEL
28 TR108-2314-03PLATE-TANK
29 TR110-6548DECAL
31 TR112-4776FOIL-SHIELD, HEAT
