Toro 74330 (Z420) - TimeCutter Z420 Riding Mower, 2005 (250000001-250999999) FRAME ASSEMBLY Listas de piezas de repuesto y dibujos

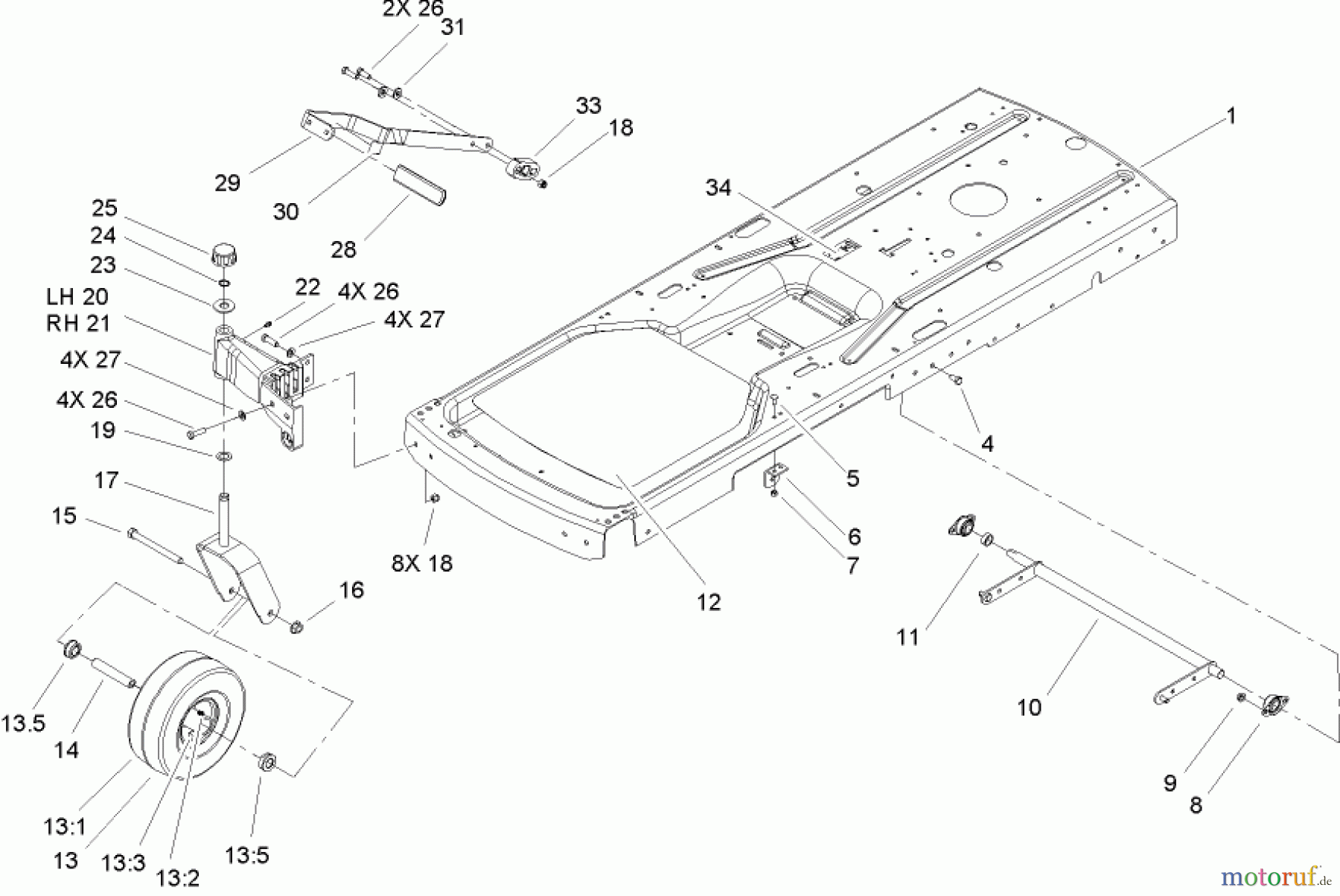

FRAME ASSEMBLY 74330 (Z420) - Toro TimeCutter Z420 Riding Mower, 2005 (250000001-250999999)

Toro Neu Mowers, Zero-Turn 74330 (Z420) - Toro TimeCutter Z420 Riding Mower, 2005 (250000001-250999999) FRAME ASSEMBLY
PosNúmero de artículoDescripción
1 TR108-2325-01FRAME
4 TR323-4Schraube
5 TR3229-1Schraube
6 TR105-3439BRACKET-LIFT
7 Toro MutterTR3296-42Mutter
8 TR1-633102Flanschlager
9 TR3290-357NUT-HHF, WHIZ
10 TR105-3499-03LIFT ARM ASM
11 TR106-2222SPACER
12 TR105-3460PAD-ANTISKID
13 TR105-3471Rad
13:1 TR105-1943TIRE
13:2 TR302-11Nippel
13:3 TR5108VENTIL
13:5 TR114-1640BUSHING-FLANGE
13:99 TR93-4244Schlauch
14 TR104-3667Radbuechse
15 TR3252-2SCHRAUBE
16 TR32128-23Mutter
17 TR110-6581-01CASTER FORK ASM
18 TR32-9639
19 TR3-6498Scheibe
20 TR105-6986-01CASTER-LH
21 TR105-6985-01CASTER-RH
22 Toro SchmiernippelTR302-5Schmiernippel
23 TR28-2480Scheibe
24 TR32151-103Seegerring
25 TR61-9780Abdeckung
26 TR323-18Schraube
27 Toro WASHER-FLATTR3256-24WASHER-FLAT
28 TR105-3450GRIP-LEVER, LIFT
29 TR108-2317-03LEVER-LIFT
30 TR106-8743DECAL-HOC
31 TR98-5975Wellenscheibe
33 TR106-2211KLEMMSTUECK
34 TR108-6109DECAL-TRANSPORT, CE
