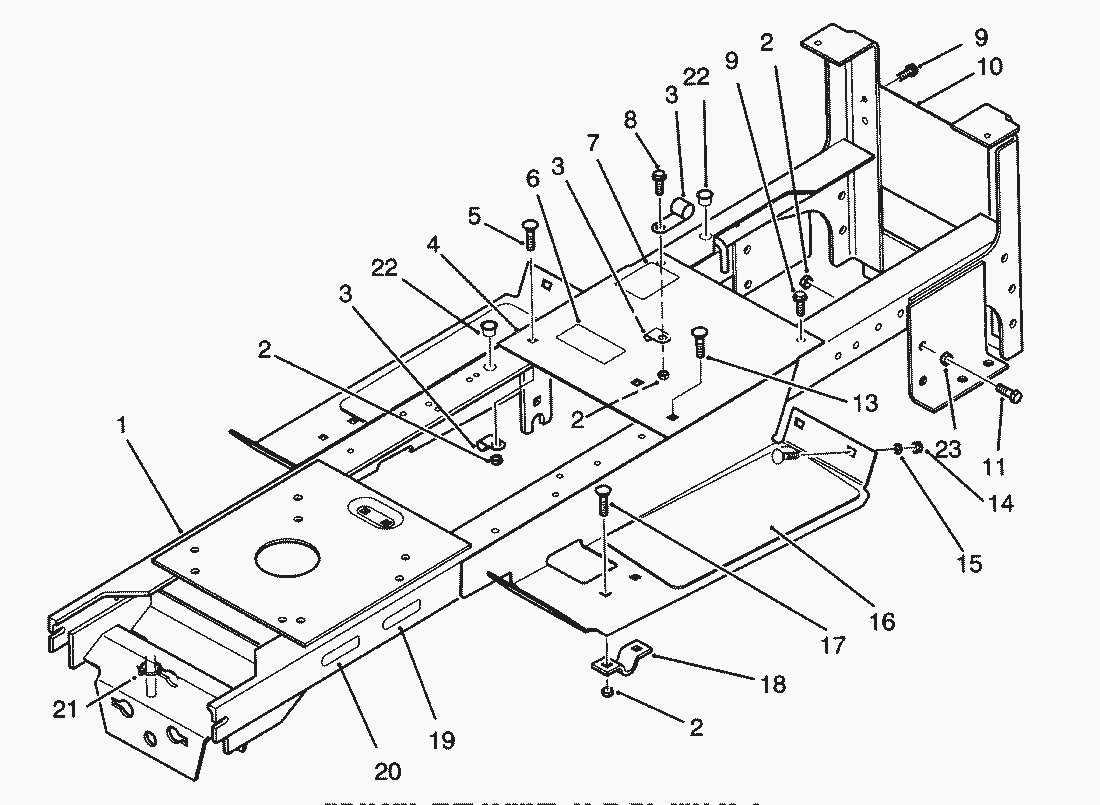

Main Frame Assy.
Lista de repuestos para Toro Roth / TORO Main Frame Assy.
pos.
descripción
Número de pieza
92-6347
pos.
descripción
Número de pieza
1
Frame
78-7293
2
MUTTER
3296-29
3
Clip
100729
5
Bolt-Carriage
900038
6
Decal-Danger Mower
79-0370
7
Decal-Parking
79-0120
8
Bolt
926697
9
Screw-Hex Hd.
926694
10
Panel-Rear
79-0681
11
Capscrew
322-7
13
Bolt-Carriage
9002159
14
Hex Nut
3217-6
15
Washer-Lock
3254-23
16
Pad-Footrest
110636
17
Bolt-Carriage
900379
18
Shaft Clamp
106288
19
Decal-Attach-A-Matic
115197
20
Decal-Belt Installations
79-7020
21
Cable Tie
100571
22
Bushing
79-4050
23
Nut
3218-2
