Roth / TORO
>
Ride-On Mowers
>
Rider
>
HMR 1600
>
307/55620
>
9000001
>

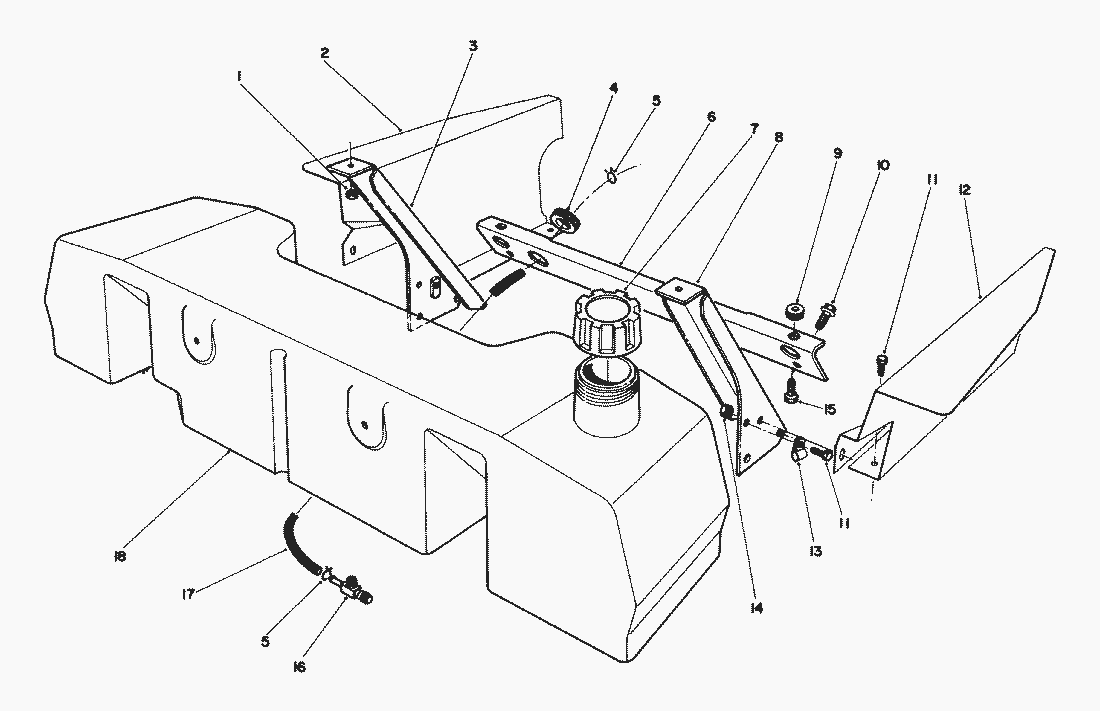

Fuel Tank Assy.
Lista de repuestos para Toro Roth / TORO Fuel Tank Assy.
pos.
descripción
Número de pieza
1
MUTTER
3296-29
2
Liner-Fender R.H.
68-1980
3
Support-Right Rear
68-1820
4
Grommet
237-100
5
Clamp-Hose
2210-185
6
Support-Gas Tank
68-2030
7
Gas Cap Assembly
55-3570
8
Support-Left Rear
68-1840
9
Grommet
237-136
10
Screw-Hex. Flange Hd.
3234-5
11
Capscrew-Hex. Hd.
322-1
12
Liner-Fender L.H.
68-1990
13
Clamp-Hose
2412-10
14
Locknut
3296-39
15
Screw-Pan Fil. Hd.
3250-36
16
Valve-Fuel
68-3010
17
Line-Fuel
51-3218
18
Tank-Gas
68-2020
